L'adaptateur utilisant un câble d'imprimante pour obtenir un câble null-modem parallèle permet d'avoir un dispositif compact, mais encore volumineux ; une solution consiste à créer une interface avec des connecteurs surfacique qui seront soudés sur une plaque de circuit imprimé : ainsi, nous pouvons obtenir un boîtier d'interface de 7*6*2 cm, très résistant et bien adapté au transport.
Je vous propose un exemple plus complexe, qui permet non seulement la conversion du câble d'imprimante en câble null-modem parallèle, mais permet aussi la visualisation des états électriques des fils avec des DEL (Diode Electro-Luminescente, LED en anglais). Cette interface est modulable, et peut facilement être modifié en convertisseur digitale-analogique (Covox, voir ci-dessous) pour alimenter un haut-parleur (utilisé par des programmes de samplage comme VP et FastTraker).
| Interface personnalisé - présentation | |
Pour
réalisez cette interface parallèle, vous devez avoir un connecteur surfacique Sub DB25
mâle et Centronic femelle 36 broches, une plaque de circuit imprimé une ou deux faces
selon le prix ; la deuxième face peut être remplacé par des fils (tracé en
rouge). Si vous n'avez pas de connaissance dans l'utilisation des plaques pour
circuit imprimé, imprimez le typon (voir ci-dessous) du circuit
avant d'aller chez votre revendeur...
Option DEL : 13 DEL de la taille et de la couleurs de votre choix, 13 résistances de valeur correspondantes au DEL. Avec une DEL 5.5 millimètres rouge, on peut utiliser une résistance de 29 kW (kilo Ohms). Pour plus d'information sur le calcul de la résistance suivant les DEL, voir "DEL et résistance".
Option modularité : Si vous voulez que l'interface soit modifiable, 4 portes Circuit Intégrés de 2*10 pattes (ou plus). Une fois découpé par band de 10 support, ils seront utilisés pour insérer les DEL, les résistances et les fils de masses.
Option Boîtier : plastique thermo-malléable de 2 mm pour les bords, 3 (ou plus) pour le dessus, des blocs de plastique de bonne épaisseur pour visser le tous (ou coller), et quelques vises à plastiques.
| Interface personnalisé - Typon | |

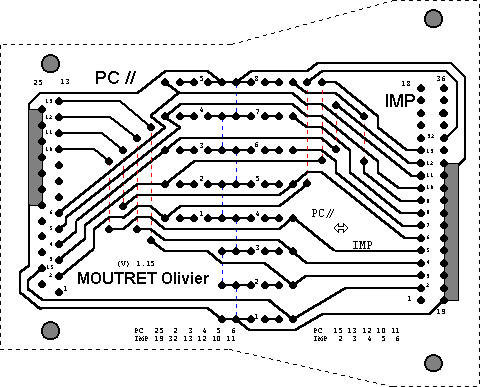

Voici le typon (schéma) que vous devez reproduire sur votre plaque à circuit
imprimé. Vous pouvez télécharger le fichier "circuit.zip" (58 Ko) si vous voulez l'imprimer.
Vérifiez que l'échelle
est bien adaptée aux connecteurs surfacique.
Les pointillés en rouge représente les pistes de la deuxième face, qui peuvent être
substituées par des fils, ce qui est moins coûteux. Les fils bleus sont utilisés
exclusivement pour le montage DEL.
A chaque numéro central, vous pouvez placer en série une DEL et sa résistance.
 |
Une fois ce circuit imprimé terminé (pistes nettoyées, plaque découpée selon les pointillés), perforez toutes les pastilles. L'ensemble des composant seront placés sur la face opposé des pistes de cuivre.
Positionnez, vissez et soudez vos deux connecteurs surfacique (DB25M et C36F) ; le plus dur est fait.
Reliez par soudure les pistes de la deuxième face à la première ; elles sont représentés en rouge sur le schéma. À défaut de deuxième face, utilisez du fils pour créer ses ponts.
Voila, l'adaptateur est fonctionnelle.
| Interface personnalisé - version DEL (LED). | |
Vous pouvez directement
souder les 13 DEL, les 13 résistances associées et les 7 ponts en
bleu, cependant, en utilisant des supports de Circuit Intégré, nous avons juste à les
insérer et ainsi offrir une modularité au boîtier.
Découpez 5 rangées de 10 supports et 3 rangées de 6 supports ; placez et soudez les dans les perforations appropriés.
Insérez les ponts de fils, représentés en pointillés bleu.
À chaque numéro central, vous pouvez placer en série une DEL et sa résistance associé. Pour la diode, placez la patte au bord plat vers le centre (pont bleu).
Voila, notre interface de visualisation est terminé.
Cette interface est utilisé dans plusieurs programmes d'exemple au langage et au port parallèle dans ce site. Je l'utilise personnellement dans le déboggage de programme et la visualisation d'événement, mais vous pouvez aussi l'utiliser juste pour faire beau. Amusez vous bien.
| Interface personnalisé - version Covox (pseudo Convertisseur Digitale/Analogique). | |
Ce qui suite suppose que
vous avez confectionné le boîtier en version modulaire (modifiable).
Le boîtier directement connecté à l'ordinateur est trop court pour faire ce montage ; j'ai donc fabriqué le typon pour que ce montage soit fonctionnel en prolongation d'un câble d'imprimante. C'est pour cela que les 8 DEL sont près du connecteur Centronic. Cependant, je n'est pas rajouté d'éléments pour facilité la fabrication de l'adaptateur Covox, qui est en fait un pseudo Convertisseur Digitale/Analogique (DAC en anglais).
Retirez toutes les DEL, résistantes et ponts centraux (représentés en pointillés bleu).
 |
Le schéma du convertisseur Covox, que vous trouverez dans un grand nombre d'ouvrage, est le suivant :
La figure ci-contre montre la face opposée des pistes, c'est-à-dire la face du coté des composants. Le grisé représente les pistes vu par transparence. En rouge est représenté les ponts en fil ou en piste de l'interface. Vous trouvez :
|
| DEL et résistance | |
Pour calculer la résistance, utiliser le produit suivant : U = R*I, où U, R et I sont respectivement la tension en Volt, la résistance en Ohm et l'intensité en Ampère.
| Sur chaque numéro central de l'interface, vous pouvez placer en série une LED et sa résistance. Le circuit est alimenté en 5 Volts (technologie TTL) par l'ordinateur (c'est pour ça que l'on ne parle pas de port imprimante, car sinon on n'aurait pas d'alimentation dans ce port). |
|
Nous avons donc 5 Volts à partager sur un montage DEL+Résistance. Utilisant les informations de fonctionnement des DEL du tableau, il nous est facile de calculer la résistance associé :
| Ur = 5 - Ud R = (5 - Ud) / Id |
 |
| Dernière mise à jour : dimanche 06 janvier 2008 |
en bleu, les fils établissant les connections. En
haut, trois fils sont interconnectés ensemble ce qui forme une petit boule jaune.
